LP-3021Y 系列

日期：2015/8/14 11:08:06　人氣：2710

基本參數
說明/機器型號
單位
LP-3021Y
X 軸行程(工作臺左、右移動)
mm
3,000
Y 軸行程(主軸頭前、后移動)
mm
2,100
Z 軸行程(主軸頭上、下移動)
mm
760
雙柱間距離
mm
2,300
主軸鼻端至工作臺面距離
mm
240-1,000
工作臺尺寸( X方向)* ( Y方向)
mm
                                   3,020 *2,010
工作臺 T 槽尺寸
mm
28 (寬) x 200 (距)
工作臺最大載重量
kg
10,000
主軸馬達(連續/30分鐘)
kw
22/26
主軸轉速
rpm
10-6,000
主軸傳動

兩檔齒輪箱自動無段變速
主軸內孔錐度

7/24
刀把型式

BT50
快速進給速率        X 軸
                                Y 軸
                                Z 軸
m/min
m/min
m/min
20
15
15
切削進給速率
mm/min
1-10,000
刀庫容量
刀位
32
最大刀具直徑/鄰刀空
mm

127 /
  215

最大刀具長度
mm
350
最大刀具重量
kg
20
換刀時間 (刀對刀)
sec
8
定位精度(JISB6338)(標準型)
(VDI/DGQ3441)(標準型)
mm
mm
±0.015/全長
P=0.025/全長
重現精度(JISB6338)(標準型)
(VDI/DGQ3441)(標準型)
mm
mm
±0.003
Ps=0.020
需求電力
KVA
60(AC220V±10% , 60Hz±1Hz)
氣壓需求
kg/c㎡
5(最少)~8
占地面積(含操作維修)     長
mm
8,580
                                            寬
mm
5,240
機器高度 (最低 / 最高)
mm

3,500
  / 4,000

機器重量
kg
33,000
工件最大尺寸（刀長為350mm）
mm
長（X軸）*寬（Y軸）*高（Z軸）
3,000*2,000*610

高性能龍門型加工中心機

秉持龍門世家所代表的成熟制造能力與創新研發技術，亞崴 LP 系列龍門型加工中心機，憑藉著大馬力、高剛性結構，結合高品質、自動化等周邊配備與完整的系列規格尺寸，提供您高效能、高生產力的加工對策；廣為全球知名汽車工業、精密模具工業、航太工業與能源工業等加工大廠所采用

LP 系列另可選配自動化交換頭庫與立臥換刀系統成為五面加工機，更彈性的加工能力可充分符合您今日與未來的各種加工需求

LP 產品地圖 ( 三軸行程 )
product_map

系列化產品線，規格齊全，搭配高彈性之自動化交換頭庫與立臥換刀系統，提供全自動化、高效能與高生產性之加工性能

模組化的主軸設計，提供不同的切削特性，符合多樣化的加工需求
X、Y 軸采用超高剛性滾柱型線性滑軌，兼具硬軌的重切削剛性與線性滑軌的快速移動、低磨耗等特色，剛性與控制性大幅提升
Z 軸采用高剛性硬軌設計，經熱處理后再精密研磨，適合重切削。 ( 選用直結式高速主軸，Z 軸可選擇滾柱型線性滑軌設計 )
LP-3025

高剛性結構

一體式底座采用復合四滑軌設計，底座尺寸依行程長度比例加大，消除工作臺懸垂問題，確保最佳支撐剛性
大跨距對稱式中心驅動設計，X 軸滾珠導螺桿在運動軸向中心，提供高精度與重負荷之軸向進給能力，避免因偏置驅動所產生之移動件游離與導軌磨耗不均勻等現象發生
配置螺桿減震機構，降低長尺寸螺桿懸垂回轉之震動，提升加工精度
LP-2516 / 3016 / 4016 / 5016 一體式底座，采用滾柱型線性滑軌設計
Gear Spindle

最佳化主軸系統


linear_guide_ways強悍的切削能力

頭部采用內包式硬軌設計，高剛性、力流效應佳，減少切削懸伸、震動問題。Y 軸采用段差式高剛性線性滑軌設計，提升主軸頭、鞍座、橫梁之整體結構剛性，縮短刀具接觸點與橫梁之間距，提升切削能力

中心對稱式主軸系統設計

將主軸、馬達、滾珠螺桿、雙配重油壓缸與齒輪箱做最佳之空間配置，有效抑制熱變位與減低不平衡力矩的產生，確保加工精度與重切削能力

linear_guide_ways齒輪式高扭力主軸
高低檔強力齒輪箱設計
浮動式油壓松刀機構，松刀時主軸軸承不受任何力量
4,000 rpm 高扭力主軸，搭載高馬力輸出 26 kW 主軸馬達，在 254 rpm 提供 977 N-m 的最大扭矩輸出，符合重切削加工的需求
6,000 rpm 高扭力主軸，搭載高馬力輸出 26 kW 主軸馬達，在 387 rpm 亦可提供 642 N-m 的最大扭矩輸出
4,000 rpm 齒輪式

[+]
6,000 rpm 齒輪式

[+]top Top 內藏式高速、高扭力主軸
采用 FANUC 內藏式馬達，有效降低主軸旋轉震動量，延長主軸壽命，提升長時間加工精度
浮動式油壓松刀機構，松刀時主軸軸承不受任何力量
提供 6,000 rpm 與 8,000 rpm 二種選擇，高扭力設計，在 350 rpm 提供 600 N-m 最大扭矩輸出，充分滿足各種不同產業加工需求
6,000 rpm 內藏式

[+]
8,000 rpm 內藏式

[+]top Top 直結式高速、高功率主軸
直結式傳動設計，有效隔離主軸馬達轉動所產生的熱量，減少熱變位，提升長時間加工精度
浮動式油壓松刀機構，松刀時主軸軸承不受任何力量
提供 8,000 rpm 與 10,000 rpm 二種選擇，在 1,500 rpm 提供 165 N-m 最大扭矩輸出，滿足高速加工的需求
8,000 rpm 直結式

[+]
10,000 rpm 直結式

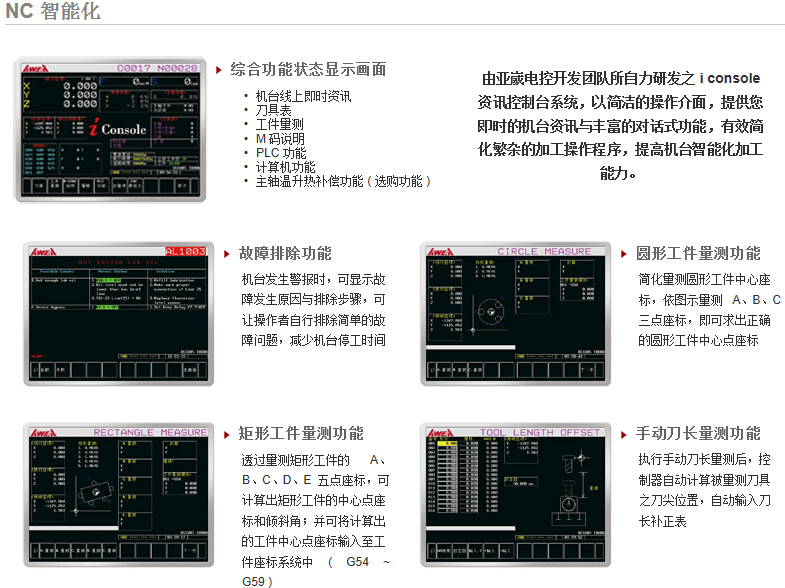

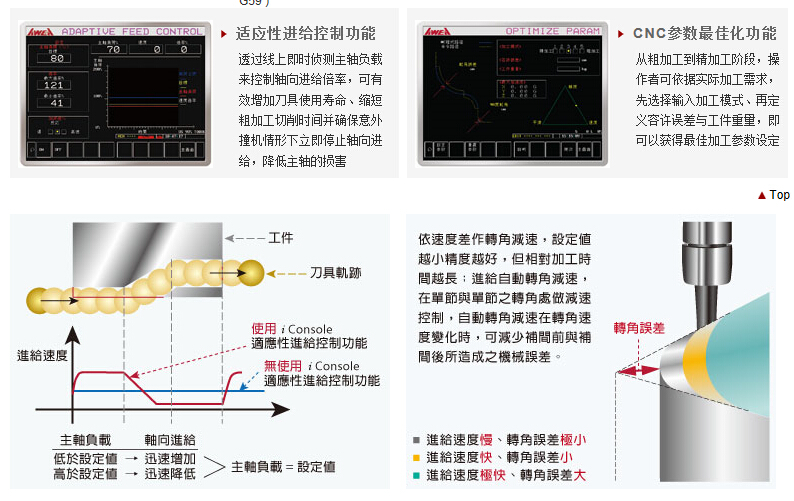

[+]top
LP-21 Series 龍門型加工中心機 :
列印此頁面LP-3021LP-4021LP-5021LP-6021
重要諸元
X 軸行程3,000 mm4,000 mm5,000 mm6,000 mm
Y 軸行程2,100 mm ( 2,500 mm 選配 )
Z 軸行程760 mm ( 1,000 / 1,200 / 1,400 mm 選配 )
主軸鼻端至工作臺面距離240 ~ 1,000 mm ( 200 ~ 1,200 mm / 200 ~ 1,400 mm / 200 ~ 1,600 mm 選配 )
雙柱間距離2,300 mm
工作臺
工作臺尺寸 ( X 方向 )3,020 mm4,020 mm5,020 mm6,020 mm
工作臺尺寸 ( Y 方向 )2,010 mm
工作臺最大載重量10,000 kg12,000 kg15,000 kg18,000 kg
主軸
主軸馬達 ( 連續 / 30 分 )22 / 26 kW ( 30 / 35 HP )
主軸轉速6,000 rpm ; 8,000 / 10,000 rpm 直結式主軸 ( 選配 )
Z 軸 : 1,000 / 1,200 / 1,400 mm 可搭載 ：
4,000 / 5,000 齒輪式主軸 ( 選配 )
6,000 / 8,000 內藏式主軸 ( 選配 )
8,000 / 10,000 直結式主軸 ( 選配 )

主軸內孔規格BT50 ( ISO50 ) / DIN69871-A ( 選配 )
主軸進給
快速進給速率 X 軸20,000 mm / min.15,000 mm / min.10,000 mm / min.10,000 mm / min.
快速進給速率 Y 軸15,000 mm / min.
快速進給速率 Z 軸15,000 mm / min.
切削進給速率1 ~ 10,000 mm / min.1 ~ 5,000 mm / min.
刀庫
刀庫容量32 支刀 ( 60 / 90 / 120 選配 )
最大刀具直徑 / 鄰刀空O 127 / O 215 mm
最大刀具長度350 mm
最大刀具重量20 kg
精度
定位精度 ( JIS B 6338 )± 0.015 mm / 全長
定位精度 ( VDI 3441 )P ≤ 0.025 mm / 全長P ≤ 0.030 mm / 全長P ≤ 0.040 mm / 全長P ≤ 0.050 mm / 全長
重現精度 ( JIS B 6338 )± 0.003 mm
重現精度 ( VDI 3441 )Ps ≤ 0.020 mmPs ≤ 0.025 mmPs ≤ 0.030 mmPs ≤ 0.035 mm
一般規格
電力需求220 ± 10 %
氣壓壓力需求 ( 最少 )5 ~ 8 ( 5 ) kg / cm2
油壓箱容量 ( 油壓泵 )120 liter ( 10 HP )
潤滑油箱容量6 liter
切削液容量 ( 切削液泵 )650 liter ( 1.5 HP )
機器凈重33,000 kg37,500 kg41,000 kg45,000 kg

本公司保留因技術需求，隨時更改內容及文字之權利。
